村田機械グループの村田ツール株式会社（本部：岐阜県美濃加茂市 社長：村田洋介)は、2016年に販売開始したキー溝加工機バーチカルスロッターについて、従来の最大加工長300mmの「KV300」に加え、最大加工長200mmの「KV200」「KV200L」を開発。4月1日より販売を開始します。ラインナップ拡充により、お客さまの加工に最適な製品を提供するともに、従来機KV300を含めたシリーズ全機種において、対話式で利用できるNC搭載の多彩な加工パターンをさらに充実し、 より容易なキー溝加工を実現するスロッターを提供します。

内径キー溝加工においては、メカ駆動式の汎用機や油圧式ブローチ盤などの非NC工作機械による加工が、ここ数十年を経て今も主流となっています。一方でキー溝の加工現場では、作業者の複数台持ちが当たり前となってきていることや、熟練作業者の減少に伴う技術継承のため、NC機による自動加工の需要も増えてきています。しかし、従来のキー溝加工機は耐用年数が30～40年と非常に長くまたキー溝加工の市場規模から新規需要も少ないため、キー溝加工機メーカーも減少する中、NC機への更新需要に対する選択肢は多くはありません。

村田ツールは、1962年(昭和37年)に村田機械が発売し、累計3,000台以上の納入実績を持つ、独自の方式によるキー溝加工機『キーシータ』を、2006年（平成18年）より製造販売しています。このキーシータをお使いいただいているお客さまをはじめ、キー溝加工機に携わる方々から、熟練の技術が必要だったキー溝加工を初心者でもできるようにというご要望に応える形で｢KVシリーズ｣を開発しました。

キー溝加工機バーチカルスロッター｢KVシリーズ｣の特長

1. 全駆動軸をNC制御化
   サーボ駆動のラム軸を搭載し、加工速度や長さはNCへの数値入力で設定。
2. 高いラム軸剛性により重切削が可能
   S45C(機械構造用炭素鋼)の場合、20mmキー幅溝で送り量0.1mmの加工が可能（KV200）
3. 省スペース設計
   設置スペース：幅1500ｍｍ×奥行2200ｍｍのコンパクト設計（KV200）
4. 工具回転方向の微調整機構
   押しネジを調整するだけで、熟練作業者でなくとも容易に微調整が可能。
5. 油圧レス、工具退避機構レス
   油圧を使用せずメンテが容易。NCによる軸同期動作で工具逃げ動作を実現。 　
6. 多彩な機能と加工パターン
   ・ワーク芯出し自動測定
   ・深さ・幅方向補正機能
   ・刃物長寿命設定
   ・面取り加工
   ・無段取りテーパ加工など

■製品紹介ページはこちら



■主な仕様

			KV200	KV200L	KV300
ラム軸	最大バイトホルダー寸法	mm	Ø60
	ストローク	mm	350
	最大加工長*	mm	200		300
テーブル	最大積載重量	kg	300	500
	X軸ストローク	mm	200	320
	Y軸ストローク	mm	250	510
	テーブル直径	mm	460	560
	テーブル高さ	mm	915	925
主要距離	テーブル上面～バイトホルダー下面	mm	475	463	716
	コラム前面～ラムスピンドル中心	mm	510
機械寸法	高さ	mm	2400		2600
	正面幅（移動部除く）	mm	1500	1650
	奥行	mm	2200	2420
電源容量		kVA	7.9
機械重量		kg	4300	4700	4900

*最大加工長は使用するワークを固定するジグや工具などの形状によって異なります。

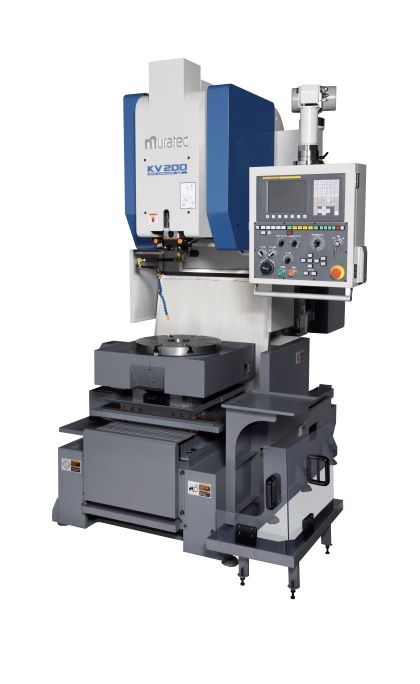

KV200
