MW80(G)

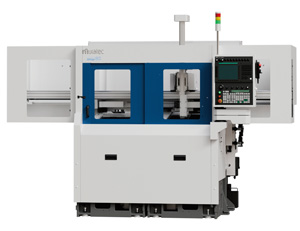

正面型CNC平行2軸クシ刃旋盤 MW80(G)
⌀ 80,50長以下の量産向 小物部品加工の最適化
■主な特長
- ワークサイズが⌀80ｍｍの加工・搬送が可能。
- 主軸1軸に対し4本の工具を搭載。複雑な形状の加工が可能で、段取り替えも減少。
- より高い剛性を必要とする断続切削には、角スライドをオプション設定。
- 短サイクル対応ローダとの組み合わせで、ワーク着脱3.3秒、
表裏加工の最短サイクルタイムがシングルガントリーローダで15.5秒、
ツインガントリーローダで8.3秒と、短サイクル加工を実現。
| チャックサイズ | ⌀165ｍｍ / 6インチ |
|---|---|
| 刃物台 | クシ刃型 W 370 ｍｍ x 2 |
| 主軸モータ | 7.5 kW / 25% ×２ |
| 主軸最高回転数 | 6,000 min-1 |
| ツールサイズ | 外径バイト：□ 20 mm ボーリングバー：⌀ 20 mm |
| ガントリーローダ | ワークサイズ：⌀ 80 mm × 50 mm ワーク重量：0.5 kg ×2個 |
