消耗品を交換する



MFX-2715/2215/1810,MFX-2700/2200

Print Friendly, PDF & Email

消耗品の寿命が近づきましたら、以下の資料に沿って交換をお願いします

トナーカートリッジの交換

トナーがなくなると、「トナーがなくなりました」と表示され、プリントできなくなります。新しいトナーカートリッジに交換してください。

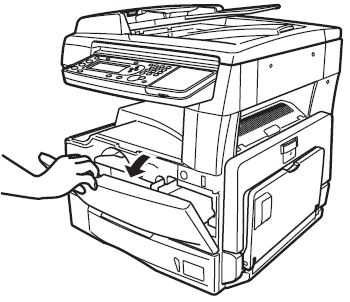

  1. フロントカバーを開きます。

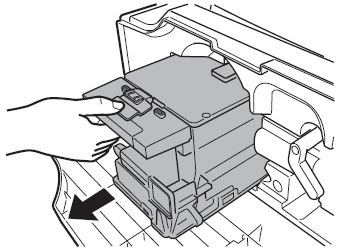

  2. 使用済みのトナーカートリッジのつまみを押さえながら、本体から取り外します。

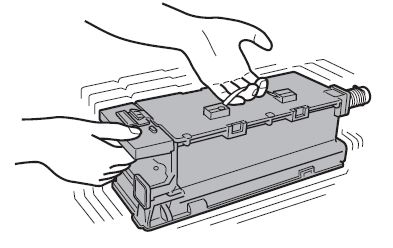

  3. 新しいトナーカートリッジを上下左右に振ります。トナーがかたよっている可能性があります。
  4. 新しいトナーカートリッジを、「カチッ」と音がするまでゆっくり確実に本体に押し込みます。
  5. フロントカバーを閉じます。
ドラムカートリッジの交換

ドラムユニットは保守契約の場合はサービスマンにて交換致します。

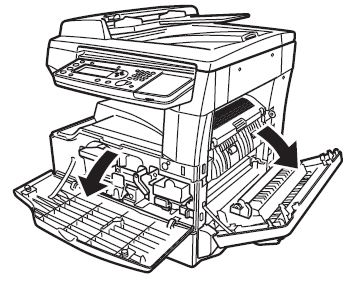

  1. フロントカバー、サイドカバー(C1)を開きます。
  2. トナーカートリッジのつまみを押さえながら、本体から取り外します。

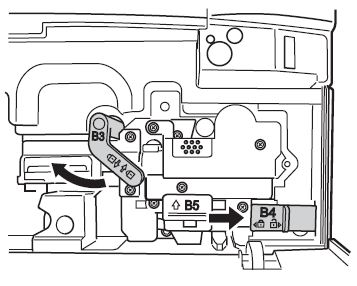

  3. レバー(B3)を左に回します。レバー(B4)を右にスライドします。

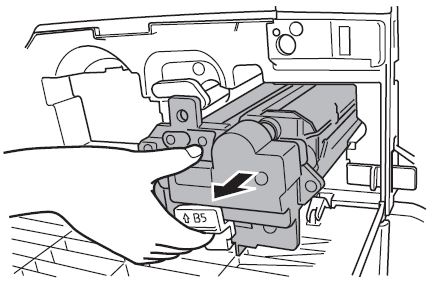

  4. レバー(B5)をつまんで、使用済みのドラムカートリッジを取り外します。

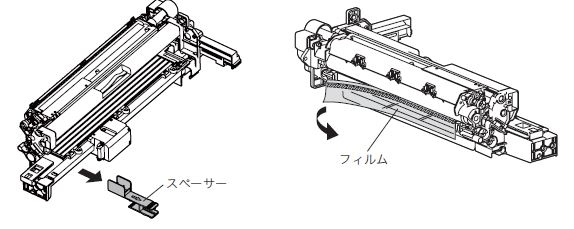

  5. 新しいドラムカートリッジから スペーサーとフィルムを取り外します。

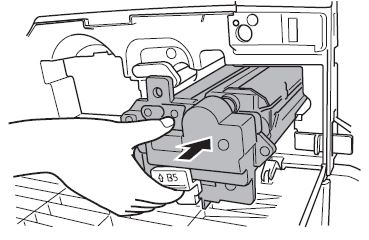

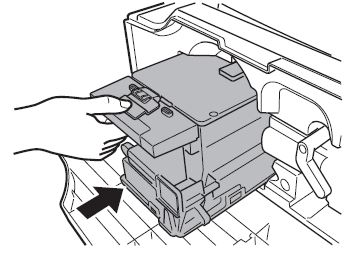

  6. 新しいドラムカートリッジを、“ カチッ” と音がするまでゆっくり確実に本体に押し込みます。
  7. レバー(B3)を右に回し、レバー(B4)を左にスライドして元に戻します。
  8. トナーカートリッジを、「カチッ」と音がするまでゆっくり確実に本体に押し込みます。
  9. サイドカバー、フロントカバーを閉じます。

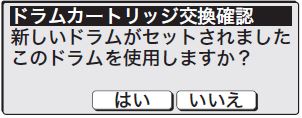

  10. 新しいドラムカートリッジを取り付けると、交換確認画面が表示されます。[はい]を押してください。
